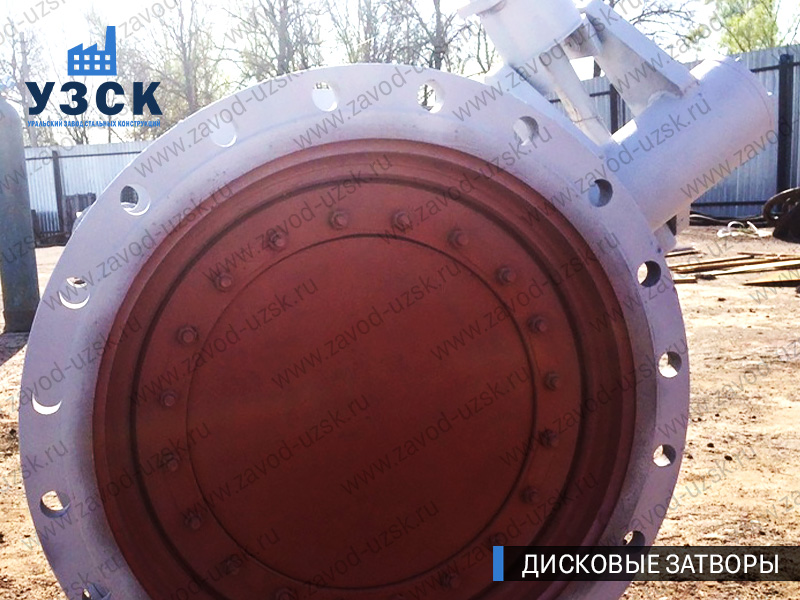

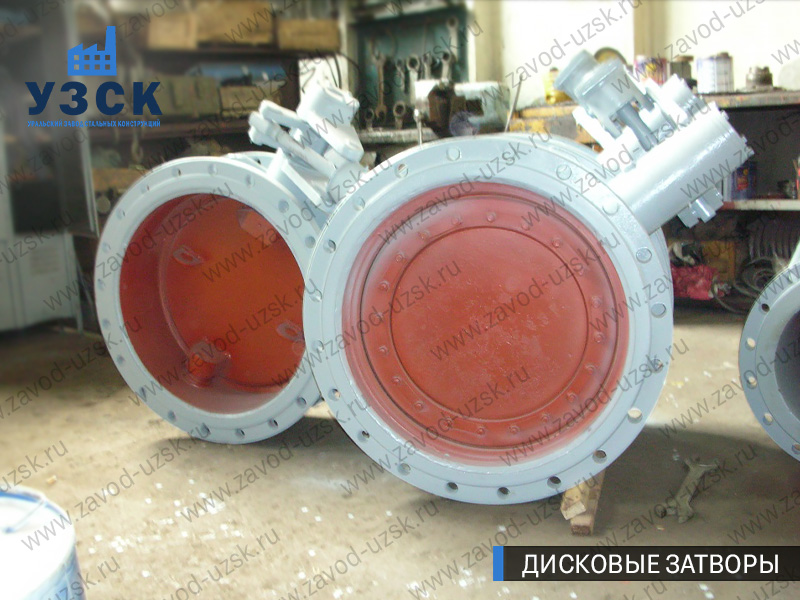

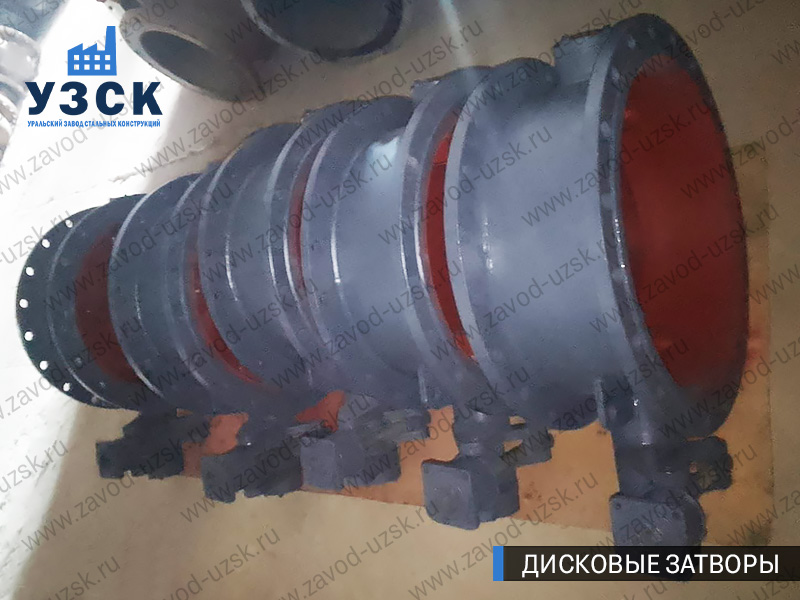

Затвор поворотный дисковый ЗПД.Р 32с510р штампосварной с мягким уплотнением — это оборудование, являющееся запорно-регулирующей арматурой, предназначенное для перекрытия потока рабочей среды на технологической линии.
Завод «УЗСК» производит серийные затворы 32с510р диаметром от DN 300 мм до DN 1200 мм с рабочим давлением от 0,6 до 4,0 МПа (от 6 до 40 кгс/см2). При необходимости возможно изготовление нестандартных затворов больших диаметров DN 1200, 1400, 1600, 1800, 2000, 2200 и 2400 мм. На заводе «УЗСК» вы можете купить затворы фланцевые ЗПД.Р.Ф и затворы под приварку ЗПД.Р.П как с ручным управлением, так и под электропривод.
Затворы 32с510р производства ООО «УЗСК» проходят все необходимые испытания на прочность и герметичность.
Устройство затворов ЗПД-Р 32с510р
Затвор дисковый поворотный 32с510р обладает штампосварным корпусом из углеродистой стали с установленным внутри запорным органом — диском, поворачивающимся вокруг своей оснащено специальными уплотнительными кольцами из мягкой резины EPDM.
Основные размеры затворов ЗПД.Р 32с510р
Наименование | DN, мм | PN, МПа (кгс/см2) | L, мм | H, мм |
ЗПД.Р.П 32с510р Ду 200 Ру 10 | 200 | 1,0 (10) | 230 | 215 |
ЗПД.Р.Ф 32с510р Ду 200 Ру 10 | 200 | 1,0 (10) | 250 | 215 |
ЗПД.Р.П 32с510р Ду 250Ру 10 | 250 | 1,0 (10) | 250 | 247 |
ЗПД.Р.Ф 32с510р Ду 250Ру 10 | 250 | 1,0 (10) | 270 | 247 |
ЗПД.Р.П 32с510р Ду 300 Ру 10 | 300 | 1,0 (10) | 270 | 288 |
ЗПД.Р.Ф 32с510р Ду 300 Ру 10 | 300 | 1,0 (10) | 290 | 288 |
ЗПД.Р.П 32с510р Ду 350 Ру 10 | 350 | 1,0 (10) | 290 | 333 |
ЗПД.Р.Ф 32с510р Ду 350 Ру 10 | 350 | 1,0 (10) | 310 | 333 |
ЗПД.Р.П 32с510р Ду 400 Ру 10 | 400 | 1,0 (10) | 310 | 359 |
ЗПД.Р.Ф 32с510р Ду 400 Ру 10 | 400 | 1,0 (10) | 340 | 359 |
ЗПД.Р.П 32с510р Ду 500 Ру 10 | 500 | 1,0 (10) | 350 | 444 |
ЗПД.Р.Ф 32с510р Ду 500 Ру 10 | 500 | 1,0 (10) | 380 | 444 |
ЗПД.Р.П 32с510р Ду 600 Ру 10 | 600 | 1,0 (10) | 390 | 521 |
ЗПД.Р.Ф 32с510р Ду 600 Ру 10 | 600 | 1,0 (10) | 420 | 521 |
ЗПД.Р.П 32с510р Ду 700 Ру 10 | 700 | 1,0 (10) | 430 | 586 |
ЗПД.Р.Ф 32с510р Ду 700 Ру 10 | 700 | 1,0 (10) | 460 | 586 |
ЗПД.Р.П 32с510р Ду 800 Ру 10 | 800 | 1,0 (10) | 470 | 659 |
ЗПД.Р.Ф 32с510р Ду 800 Ру 10 | 800 | 1,0 (10) | 500 | 659 |
ЗПД.Р.П 32с510р Ду 900 Ру 10 | 900 | 1,0 (10) | 510 | 720 |
ЗПД.Р.Ф 32с510р Ду 900 Ру 10 | 900 | 1,0 (10) | 540 | 720 |
ЗПД.Р.П 32с510р Ду 1000 Ру 10 | 1000 | 1,0 (10) | 550 | 780 |
ЗПД.Р.Ф 32с510р Ду 1000 Ру 10 | 1000 | 1,0 (10) | 580 | 780 |
ЗПД.Р.П 32с510р Ду 1200 Ру 10 | 1200 | 1,0 (10) | 630 | 889 |
ЗПД.Р.Ф 32с510р Ду 1200 Ру 10 | 1200 | 1,0 (10) | 660 | 889 |
ЗПД.Р.П 32с510р Ду 1400 Ру 10 | 1400 | 1,0 (10) | по запросу | по запросу |
ЗПД.Р.Ф 32с510р Ду 1400 Ру 10 | 1400 | 1,0 (10) | по запросу | по запросу |
ЗПД.Р.П 32с510р Ду 1600 Ру 10 | 1600 | 1,0 (10) | по запросу | по запросу |
ЗПД.Р.Ф 32с510р Ду 1600 Ру 10 | 1600 | 1,0 (10) | по запросу | по запросу |
ЗПД.Р.П 32с510р Ду 1800 Ру 10 | 1800 | 1,0 (10) | по запросу | по запросу |
ЗПД.Р.Ф 32с510р Ду 1800 Ру 10 | 1800 | 1,0 (10) | по запросу | по запросу |
ЗПД.Р.П 32с510р Ду 2000 Ру 10 | 2000 | 1,0 (10) | по запросу | по запросу |
ЗПД.Р.Ф 32с510р Ду 2000 Ру 10 | 2000 | 1,0 (10) | по запросу | по запросу |
ЗПД.Р.П 32с510р Ду 2200 Ру 10 | 2200 | 1,0 (10) | по запросу | по запросу |
ЗПД.Р.Ф 32с510р Ду 2200 Ру 10 | 2200 | 1,0 (10) | по запросу | по запросу |
ЗПД.Р.П 32с510р Ду 2400 Ру 10 | 2400 | 1,0 (10) | по запросу | по запросу |
ЗПД.Р.Ф 32с510р Ду 2400 Ру 10 | 2400 | 1,0 (10) | по запросу | по запросу |
Технические параметры дисковых затворов ЗПД-Р 32с510р
Наименование | Затвор ЗПД-Р 32с510р |
DN (диаметр условного прохода в мм) | от 300 до 2400 |
PN (рабочее давление в МПа) | от 0,6 до 4,0 |
Управление | ручное / электропривод |
Присоединение к трубопроводу | фланцевое (ЗПД-Р-Ф) / под приварку (ЗПД-Р-П) |
Температура рабочего вещества, °С | от -40 до +425 |
Рабочая среда | Пар, вода, газообразные среды, нефтепродукты и пр. |
Основные преимущества затворов 32с510р
Достоинствами затворов поворотных дисковых 32с510р ялвяются не большая занимаемая плошадь, простота установки, наладки, регулировки, эксплуатации и обслуживания.
Все это благодаря малым габаритным размерам (в том числе которокой строительной длине) и не большой массе затворов.
Помимо вышеперечисленного затворы ЗПД-Р 32с510р обладают низким гидравлическим сопротивлением, высокой герметичностью, низким максимальным давлением среды и отсутствием затойных зон.
Использование поворотных дисковых затворов 32с510р позволяет обеспечить бесперебойную работу оборудования, установленного в системе трубопроводов и всей технологической линии в целом.
