В апреле 2019 года нашим заводом были изготовлены и отгружены в адрес ПАО «Криогенмаш», проект — ЯМАЛ СПГ, Новатэк 4 конусных сетчатых фильтра ФС-VII, материал 12Х18Н10Т для фильтрации газообразного азота на входе в детандерно-компрессорный агрегат от механических примесей.
![фото сменных фильтрующих элементов для ФС-VII](https://ufa.zavod-uzsk.ru/wp-content/uploads/2019/05/Сменные-фильтрующие-элементы-для-фильтров-ФС-VII.jpg)
Фильтры ФС-VII-600-6.3 – 2 шт. и ФС-VII-250-12.5 – 2 шт. были поставлены в комплекте с ответными фланцами, крепежом, прокладками и сменными фильтрующими элементами. Для фильтра ФС-VII-600-6,3 характерен диаметр условного прохода Ду 600 мм и максимальное рабочее давление 6,3 МПа. Фильтр ФС-VII-250-12,5 изготавливается диаметров Ду 250 мм и может эксплуатироваться при максимальном рабочем давлении 12,5 МПа.
![Фото конусных фильтров ФС-VII](https://ufa.zavod-uzsk.ru/wp-content/uploads/2019/05/Конусные-фильтры-ФС-VII.jpg)
На протяжении всех этапов производства специалисты лаборатории неразрушающего контроля, входящей в состав нашего завода, осуществляли контроль качества сварных соединений. Готовые конусные фильтры успешно прошли гидравлические испытания на аттестованном гидростенде.

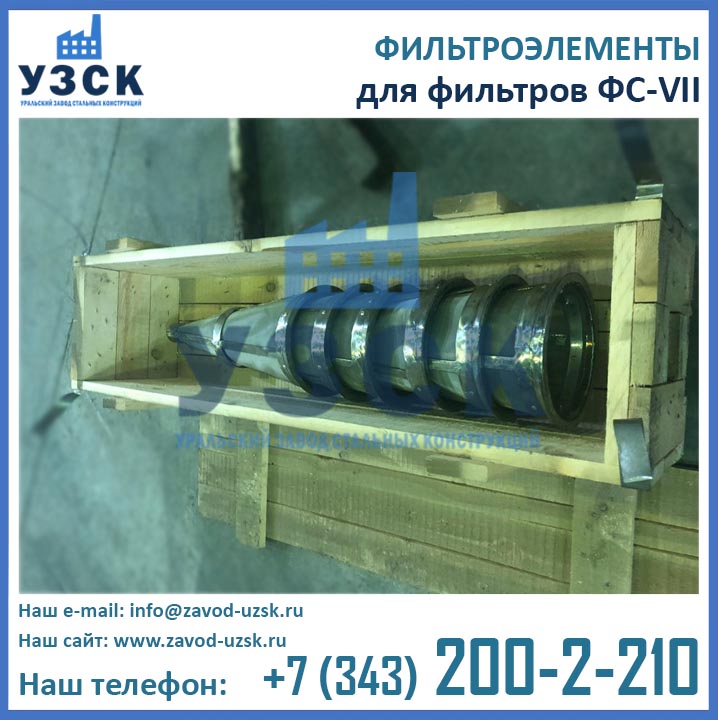

![фото сменных фильтроэлементов для ФС-VII](https://ufa.zavod-uzsk.ru/wp-content/uploads/2019/05/Сменные-фильтроэлементы-для-фильтров-ФС-VII.jpg)
Конструкция и материальное исполнение
Мы производим конусные фильтры ФС по Т-ММ-11-2003 любого материального исполнения. В зависимости от условий эксплуатации сетчатые фильтры ФС VII могут быть изготовлены из углеродистой, низколегированной или нержавеющей стали. Наиболее распространенные марки стали для производства ФС-VII – это ст20, ст3пс, 09Г2С, 12Х18Н10Т и их аналоги.
Фильтрующий элемент всегда изготавливается только из нержавеющей стали и представляет собой сетку в виде конуса. В зависимости от необходимых характеристик фильтр может иметь различную тонкость фильтрации. В типовом варианте тонкость фильтрации составляет 200 мкм, что соответствует 0,2 мм.
![чертеж фильтра ФС-VII по Т-ММ-11-2003](https://ufa.zavod-uzsk.ru/wp-content/uploads/2020/05/Фильтр-ФС-VII-по-Т-ММ-11-2003.jpg)
Фильтры ФС-VII описание
Фильтры ФС-VII – сетчатые конусные фильтры по Т-ММ-11-2003, предназначенные для удаления примесей, загрязнений и иных посторонних частиц из рабочей среды. Фильтрация среды необходима для защиты насосов, клапанов, компрессоров и других устройств, установленных в трубопроводной системе от попадания в них крупных инородных частиц, которые могут нанести вред оборудованию. Таким образом, применение конусных фильтров с сетчатым фильтрующим элементом способно продлить срок службы сетевого оборудования и обеспечить его безаварийную работу.
Фильтры ФС-VII конусного типа устанавливаются на всасывающей стороне как вертикального, так и горизонтального трубопровода.
Подробнее с характеристиками конусных фильтров Вы можете ознакомиться на странице Фильтры ФС-VII по Т-ММ-11-2003.

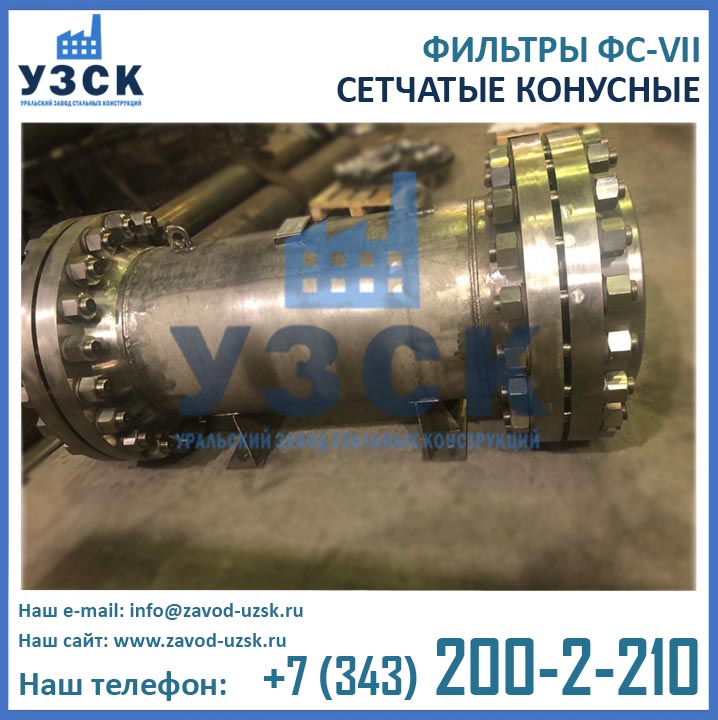

![Фото фильтров конусных ФС-VII](https://ufa.zavod-uzsk.ru/wp-content/uploads/2019/05/Фильтры-конусные-ФС-VII.jpg)
Где и как купить фильтр нашего производства
Мы имеем информационные представительства во всех крупных городах России. Для того, чтобы связаться с менеджером отдела продаж в Дзержинске, перейдите в раздел «Контакты».
Наши специалисты подскажут вам актуальные цены фильтров ФС-VII, сориентируют по наличию продукции на складе или срокам изготовления и ответят на все интересующие вас вопросы.
